ArUco Marker Detection

相关OpenCV教程

Detection of ArUco Markers中介绍了如何使用OpenCV来检测ArUco码。 Detection of ArUco boards

ArUco Marker

ArUco码可以用来检测物体的位姿。通过识别ArUco码上方的角点像素坐标,以及利用已知的ArUco码的尺寸,利用PnP算法,可以估计出相机和ArUco码之间的位姿关系。 ArUco吗的四周一圈是纯黑色边缘,中间是二维码编码区域,编码区域可能有4x4、5x5、6x6个编码像素。

一些ArUco码图片:

aruco_example

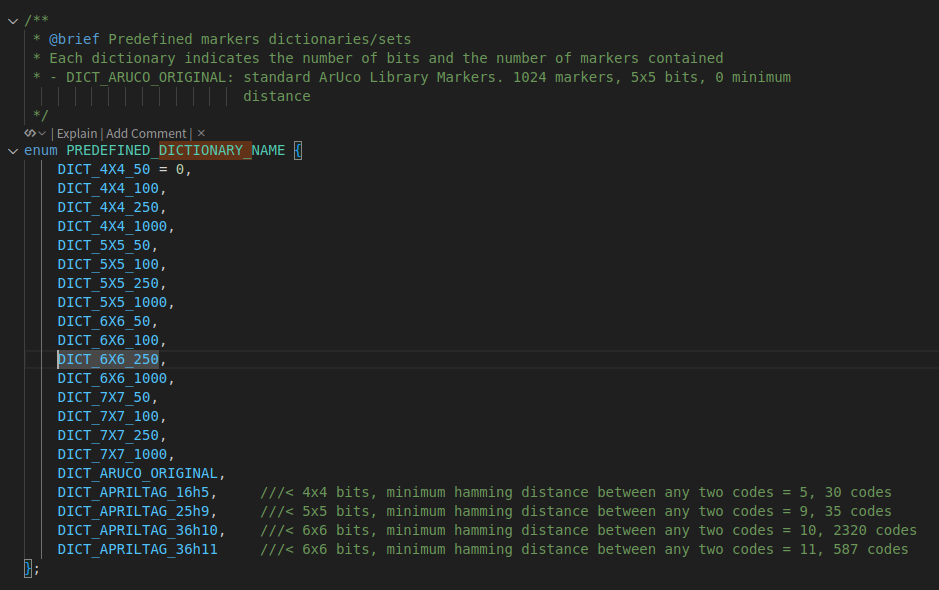

当固定了ArUco的编码数量(6x6)之后,ArUco码就是可数可列的。在OpenCV中,有很多预定义的ArUco码字典。一个字典里就包含了所有可能的ArUco码。

aruco_type

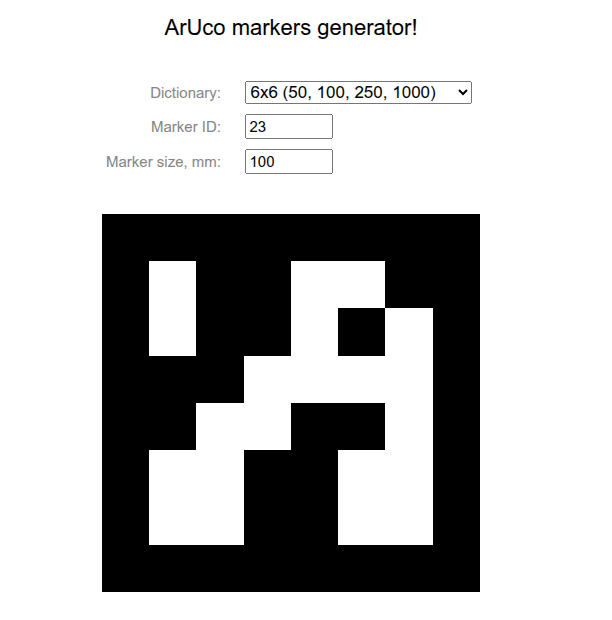

在字典里,不同的具体的ArUco码用id来指定。这里有一个生成ArUco码的网站 ArUco Marker Generator

比如生成一个6x6的ArUco码,id为23,如下图:

aruco_example_23

在OpenCV中,跟aruco相关的函数定义在cv2.aruco模块中。可以通过如下代码获得ArUco码

1
2
3
4
5
6
7
8
9
10
#include <opencv2/objdetect/aruco_detector.hpp>

cv::Mat markerImage;
// 获得字典
cv::aruco::Dictionary dictionary = cv::aruco::getPredefinedDictionary(cv::aruco::DICT_6X6_250);
// 从字典中生成一个id为23的marker
// 200是生成的marker的尺寸,单位是像素,即生成一个200x200像素的marker
// 最后一个参数事黑边的宽度,默认是1
cv::aruco::generateImageMarker(dictionary, 23, 200, markerImage, 1);
cv::imwrite("marker23.png", markerImage);

获得的图片如下(来自OpenCV教程

aruco_example_23_cv

ArUco码检测

在OpenCV中,可以用cv::aruco::ArucoDetector::detectMarkers()来检测ArUco码。这个函数会返回检测到的ArUco码的id,以及每个ArUco码的4个角点像素坐标。角点坐标顺序从左上角开始,顺时针排列。 里面的算法大概步骤分为两步:

  1. 找到候选区域。找到类正方形的区域,经过一些筛选,得到候选区域。
  2. 对于各个候选区域,尝试检测码中的编码信息,及黑白格子的序列。黑为0,白为1。检测到编码信息后,可以判断这个码是不是在字典中的码。

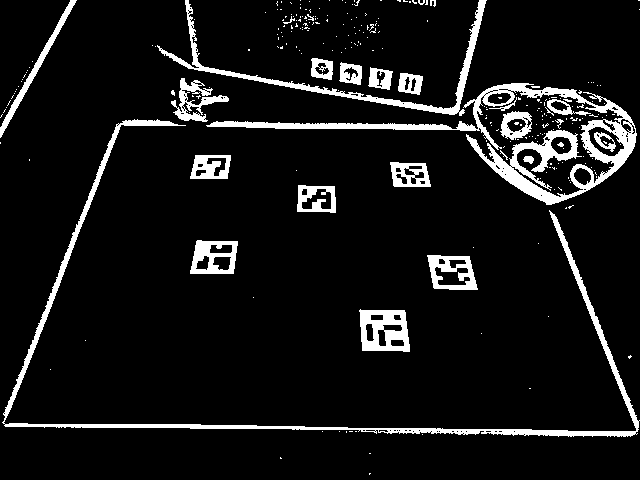

thresholed_img

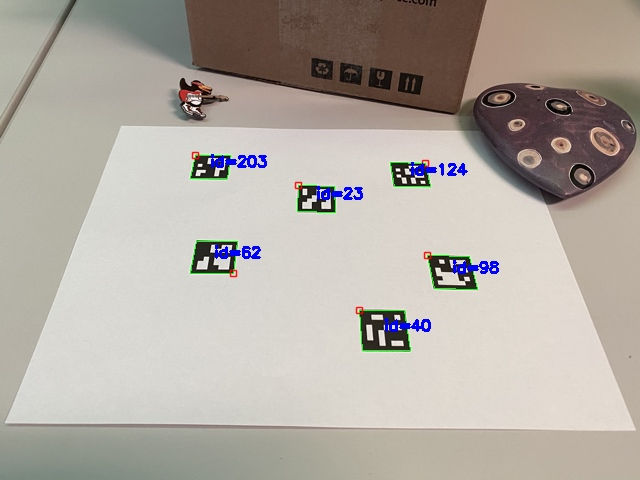

filtered_aruco

代码

1
2
3
4
5
cv::aruco::ArucoDetector detector(dictionary, detectorParams);
vector<int> ids;
vector<vector<Point2f> > corners, rejected;
detector.detectMarkers(image, corners, ids, rejected);
cv::aruco::drawDetectedMarkers(imageCopy, corners, ids);

ArUco码位姿检测

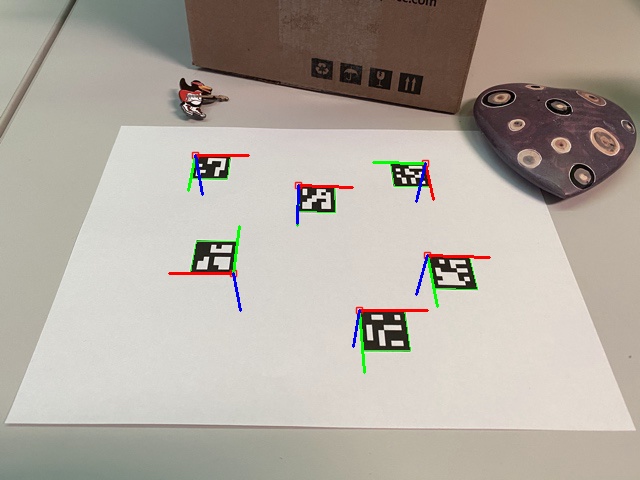

对于单一的一个ArUco码,可以检测出4个角点的像素坐标。同时,我们在ArUco上定义一个坐标系,可以预先定义这4个角点的3d坐标。这样,我们就可以利用PnP算法,来估计相机和ArUco码之间的位姿关系。 在ArUco上的坐标系定义,可以采取不同的方式。比如,可以定义一个以ArUco码中心为原点,x轴指向ArUco码的右方,y轴指向ArUco码的上,z轴根据右手法则定义。也可以定义为,原点以ArUco码的左上角为原点,x轴指向ArUco码的右方,y轴指向ArUco码的下方,z轴根据右手法则定义。按照第二种方式定义的坐标系,经过ArUco码位姿估计之后,利用函数画出来的结果如下:

aruco_pose

检测单个Marker的位姿可以用如下OpenCV函数

1
2
3
cv::aruco::estimatePoseSingleMarkers(corners, marker_size_, cameraMatrix_,
distCoeffs_, rvecs, tvecs);
cv::drawFrameAxes(imageCopy, camMatrix, distCoeffs, rvecs[i], tvecs[i], markerLength * 1.5f, 2);

ArUco板检测

如果一个板子上有多个ArUco码,那么可以检测出多个ArUco码,每个码有4个角点,所有的ArUco码角点可以联合起来对板子进行位姿求解,获得更好的板子位姿。

1
2
int valid = cv::aruco::estimatePoseBoard(
corners, ids, board, cameraMatrix_, distCoeffs_, rvec, tvec, true);

也可以用OpenCV的教程Detection of ArUco boards里面提供的方法
